硫酸流量計電磁流量計為什么要增加襯里？
電磁流量計之所以要增加襯里，這個要從其工作原理說起，電磁流量計一般有一組線圈和兩個電極，線圈的作用是給流體加上一個電場，流動的導電液體相當于一個導體，根據法拉第電磁感應定律當導體切割磁力線時會相應產生一個與速度成正比的電動勢，電極的作用就是測量這個感應電動勢，所以測量管內只有電極是與導電液體相連的，其他部分是內襯，必須要保證絕緣，電磁流量計才能正常工作。如果有磁場的那段金屬管道也與液體相接觸，電磁流量計所測的導電液體和金屬管之間短路了，就會有導電，就會將電勢導致電磁流量計無法測量電勢，所以電磁流量計的內部都是有襯里的，這是保證電磁流量計能夠正常工作的*關鍵的條件之一。
電磁流量計的電極的作用。

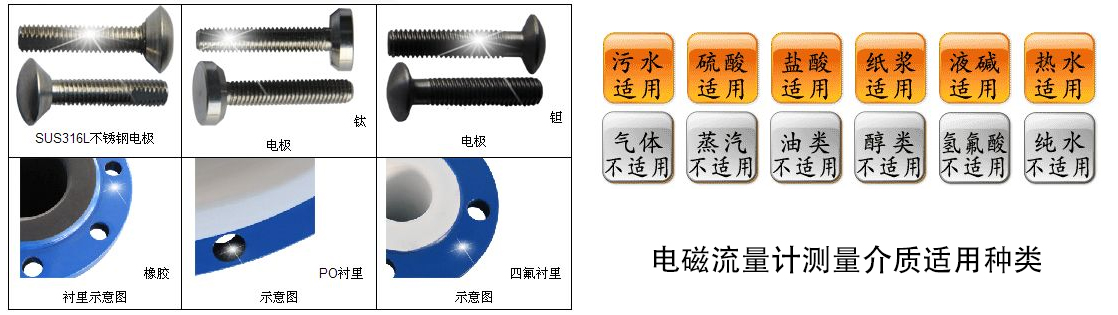

電磁流量計的測量管中與測量介質真接接觸的主要依靠電極進行，電磁流量計的測量原理是基于法拉第電磁感應定律的。當具有一定導電率的介質流經測量管時，會切割磁力線產生一定的電動勢，電動勢由電極檢出并通過電纜傳送至轉換器，轉換器將這個電動勢處理后，就可以顯示出介質的流量大小了。電極所起作用就是檢測出電動勢的大小。電動勢的大小與磁通量強度成正比，測量管內徑與平均流速成正比，介質的體積流量與感應電動勢和測量管內徑成線性關系，與磁場的磁感應強度成反比，與其他物理參數無關。電極與被測介質直接接觸，所以電極材質的選擇是非常重要的，常用的電極材料有316L不銹鋼、哈氏合金、鈦、鉭、鉑等，可根據介質的特性來選擇電極的材質。
為什么要弄懂或學會如何進行電磁流量計電極材料和襯里材料的選擇，那是因為電磁流量計雖然可以測量很多介質流量，但是因為不同介質的腐蝕性能都不一樣，那么材質問題肯定要進行選擇適合的。那么其中重要的一個選擇就是電極材料及襯里材料的選擇。 那么要進行電磁流量計電極材料和襯里材料的選擇，就要知道電極材料的耐腐蝕性能。
1、襯里材料的選擇
應根據被測介質的腐蝕性，磨損性及溫度來選擇。氯丁橡膠，可耐一般的弱酸、弱堿腐蝕，耐溫65°C，氯丁橡膠有耐磨性。聚四氟乙烯兒乎能耐除熱磷酸以外的強酸、堿腐蝕，介質溫度可達180℃但不耐磨損。
2、常用襯里材料的性能及其適用范圍
|
襯里材料 |
主要性能 |
適用范圈 |
|
聚四氛乙烯下E |
1.它是塑料中化學性能*穩定的一種材料，能耐沸騰的鹽酸、硫 酸、硝酸和王水、也能耐濃堿和各種有機溶劑 .耐磨性和枯接性能差。 |
1.一40℃一+1 80℃ .酸、堿等強腐蝕性介質 .衛生類介質4.不適用于負壓管道 |
|
氧丁橡膠〔〕PRENE |
1.有極好的彈性、高強的扯斷力、耐磨性能好 .耐一般低濃度酸、堿、鹽介質的腐蝕不耐氧化性介質的腐蝕 |
1.<65℃ .側一般水、污水、泥漿、礦漿 |
|
聚全氛代乙丙烯 |
化學性能*穩定的一種材料.可適用于已知任何有機溶荊或試加 介質或在高沒下也不受影晌。 |
1.一40℃~180℃ .適用于強腐蝕介質3.衛生級介質 |
|
聚氛乙烯 |
適用于各種堿、鹽、硫酸、硝酸、磷酸等及它們的水溶液，不耐 濃硫酸、發煙硫酸、醋附類、醚類、鹵代經芳胺。 |
I。一25℃~70℃ .側一般水、污水、泥漿、礦槳、煤漿 .一般酸、堿、鹽溶液 |
應根據電磁流量計所測介質的腐蝕性，由用戶負責選定，對一般介質，可查有關防腐蝕手冊，選定電極材料，對混酸等成份復雜的介質，應做掛片試驗。
電極材料的耐腐蝕性能(僅供參考，詳見附錄I、附錄2)
|
電極材料 |
耐腐蝕性能 |
|
含鉑不銹鋼 (洲〕Ctl7Ni14、102 (3 I6L) |
對于硝酸，室沮下<5%硫酸，沸騰的磷酸、蟻酸、班溶液。在一定壓力下的亞硫酸.海水、醋酸等 介質，有較強的耐腐蝕性，可廣泛用于石油化工、尿素、維厄綸等工業。 海水、鹽水、弱酸、弱堿 |
|
哈氏合金B(HB) |
對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫隨，磷酸，氫氛酸，有機酸等非級化性酸、 堿、非級化鹽液的腐蝕。 |
|
哈氏合金C(HC) |
能附氧化性酸.如硝酸、混酸或鉻酸與硫酸的混合物的腐蝕。也耐氧化性的鹽類.如Fe+++.Cu++ak 或含其他氧化劑的腐蝕。如高于常沮的次氫酸鹽溶液，海水的腐蝕。 |
|
錢(Ti) |
能耐海水，各種權化物和次敏化鹽，氧化性酸(包括發煙、硝酸》，有機酸、喊等的腐蝕。不耐較純的 還原性欣(如硫酸、鹽酸)的腐蝕，但如果酸中含有氛化劑時，則腐蝕大為降低。 |
|
擔(Ta) |
具有優良的耐腐蝕性，和玻璃很相似。除了氫氛酸、發煙硫酸、堿外，幾乎能耐一切化學介質腐蝕。 |
